蒸壓釜
時間:2013-02-21 11:16:29 點擊次數:10448
一、設備簡介
蒸壓釜又稱蒸養釜, 該設備為大型壓力容器設備，廣泛應用于加氣混凝土砌塊、灰砂磚、煤灰磚、新型輕質墻體材料、保溫石棉板、高強度石膏等建筑材料的蒸壓養護，設備主要是讓材料在釜內產生水熱反正來改變材質。其應用可涵蓋化工、醫藥、航空航天工業、保溫材料、紡工、軍工等需所以需要壓力蒸養生產工藝過程的項目。
二、設備結構
蒸壓釜的主體部分主要由釜體裝置、釜蓋裝置、擺動裝置、手搖減速機、安全裝置、支座、保溫層、密封裝置、管道閥門儀表等組成。設備釜門為活動快開門結構，靠手搖減速機進行啟閉，也可根據用戶采用電動、氣動、液動啟閉。配備有完善的安全聯鎖保護裝置，一定限度地避免了誤操作隱患，確保了蒸養釜的安全運行和操作人員的安全生產。

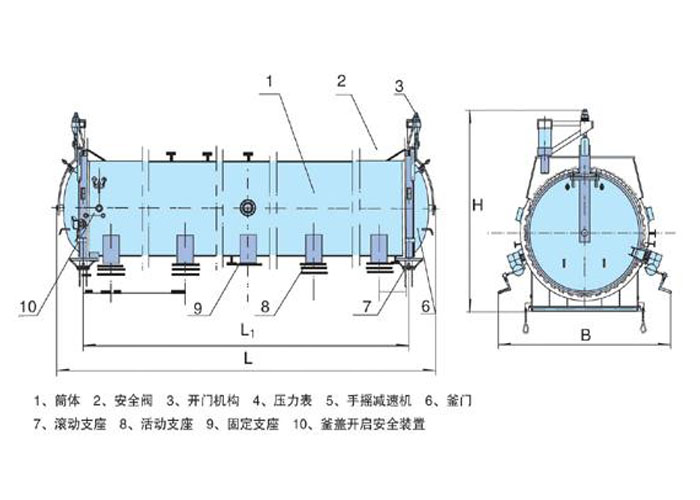

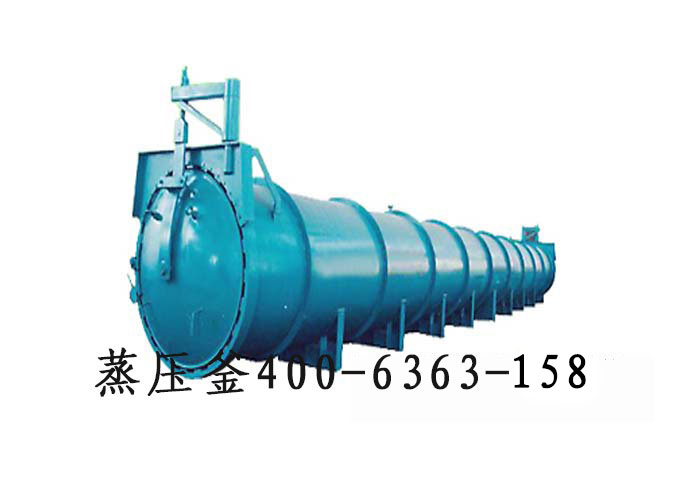

設備釜門開啟型式有側開和上開兩種型式供用戶選擇，側開式采用旋轉臂式開門結構。轉動靈活，低位操作，開啟簡單方便;上開式采用杠桿式開門機構，杠桿下端與釜門連接，上端裝有配重裝置，該型式開啟輕便，釜側占用空間小。以下是設備結構圖：
三、產品技術參數
| 序號 | 規格 | 最高設計 （mpa） | 工作壓力 （mpa） | 設計溫度 （℃） | 工作溫度 （℃） | 工作介質 | 設備外形尺寸 |
| 1 | 2×21 | 1.4 | 1.3 | 198.34 | 194.13 | 飽和水蒸汽 | 22.12×2.6×2.973 |
| 2 | 2×27 | 1.6 | 1.5 | 200 | 200 | 飽和水蒸汽 | 28.12×2.6×3.211 |
| 3 | 2×30 | 1.6 | 1.5 | 200 | 200 | 飽和水蒸汽 | 31.12×2.83×3.211 |
| 4 | 2.85×26 | 1.65 | 1.5 | 205 | 205 | 飽和水蒸汽 | 27.4×3.595×4.504 |
| 5 | 2.85×39 | 1.65 | 1.5 | 205 | 205 | 飽和水蒸汽 | 40.4×3.595×4.504 |
四、產品的優勢
1、蒸養釜為鋼制臥式筒型裝置，釜蓋采用整塊16MnR鋼板壓制而成。釜蓋法蘭，釜體法蘭采用16Mn整體鍛造加工而成。受壓部件焊接縫均按相關標準進行了熱處理和嚴格的無損檢測;
2、釜門為活動快開門結構，靠手搖減速機進行啟閉，也可根據用戶采用電動、氣動、液動啟閉。配備有完善的安全聯鎖保護裝置，一定限度地避免了誤操作隱患，確保了蒸養釜的安全運行和操作人員的安全生產;
3、釜門密封采用專業廠家生產的進口橡膠密封圈，安裝簡單，密封性好，使用壽命長;
4、釜體支座針對不同部位，設置有固定支座，活動支座，端部專用支座三種形式。較好地適應了釜體的熱脹冷縮，保證了蒸壓釜的正常工作和使用壽命;
5、本釜設有安全閥、壓力表、測溫元件、進排汽閥、密封球閥、疏水閥等必要的閥門和儀表，并備有除污罐供用戶選配使用;
6、本釜內件除有常規的蒸汽分配管和導軌外，我們?yōu)樘嬗脩糁耄瑢ｉT設置了密封汽防沖罩，疏水罩。
